什么是电阻器

什么是电阻器和电阻计算。

什么是电阻器

电阻器是一种减少电流的电气元件。

电阻器减少电流的能力称为电阻,以欧姆(符号: Ω)为单位。

如果我们将其比作水流通过管道,电阻器就像是减少水流的细管。

欧姆定律

电阻器的电流I(安培,A)等于电阻器的电压V(伏特,V)

除以电阻R(欧姆,Ω):



电阻器的功率消耗P(瓦特,W)等于电阻器的电流I(安培,A)

乘以电阻器的电压V(伏特,V):

P = I × V



电阻器的功率消耗P(瓦特,W)等于电阻器电流I(安培,A)的平方值

乘以电阻器的电阻R(欧姆,Ω):

P = I2 × R



电阻器的功率消耗P(瓦特,W)等于电阻器电压V(伏特,V)的平方值

除以电阻器的电阻R(欧姆,Ω):

P = V2 / R

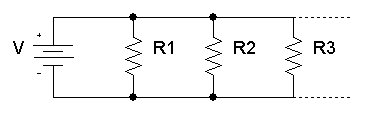

并联电阻器

并联电阻器的总等效电阻RTotal由下式给出:



因此,当你并联电阻器时,总电阻会减少。

串联电阻器

串联电阻器的总等效电阻Rtotal 是电阻值的总和:

Rtotal = R1+ R2+ R3+...



因此,当你串联电阻器时,总电阻会增加。

尺寸和材料影响

电阻器的电阻R(欧姆,Ω)等于电阻率ρ(欧姆米,Ω∙m)乘以电阻器的长度l(米,m)除以电阻器的截面积A(平方米,m2):

R=\rho \times \frac{l}{A}

电阻器图像

电阻符号

resistor symbol 电阻器 (IEEE) 电阻器减少电流流。
resistor symbol 电阻器 (IEC)
potentiomemer symbol 电位器 (IEEE) 可调电阻 - 有3个端子。
potentiometer symbol 电位器 (IEC)
variable resistor symbol 可变电阻/变阻器 (IEEE) 可调电阻 - 有2个端子。
variable resistor symbol 可变电阻/变阻器 (IEC)
微调电阻 预设电阻
热敏电阻 热电阻 - 温度变化时改变电阻
光敏电阻 (LDR) 根据光线变化调整电阻

电阻颜色编码

电阻器的电阻值和容差用颜色编码带标记在电阻器上,以表示电阻值。

有3种类型的颜色编码:

  • 4条带:数字,数字,倍数,容差。
  • 5条带:数字,数字,数字,倍数,容差。
  • 6条带:数字,数字,数字,倍数,容差,温度系数。

4条带电阻器的电阻计算

R = (10×digit1 + digit2) × multiplier

5或6条带电阻器的电阻计算

R = (100×digit1 + 10×digit2+digit3) × multiplier

电阻类型

可变电阻 可变电阻具有可调电阻(2个端子)
电位器 电位器具有可调电阻(3个端子)
光敏电阻 暴露在光线下减少电阻
功率电阻 功率电阻用于高功率电路,尺寸较大。
表面安装电阻(SMT/SMD) SMT/SMD电阻尺寸小。电阻表面安装在印刷电路板(PCB)上,这种方法速度快且占用板面积小。
电阻网络 电阻网络是一个包含多个相似或不同值电阻的芯片。
碳电阻
芯片电阻
金属氧化物电阻
陶瓷电阻



上拉电阻

在数字电路中,上拉电阻是一种普通电阻,连接到高电压供应(例如+5V或+12V),将设备的输入或输出电平设置为'1'。

当输入/输出断开时,上拉电阻将电平设置为'1'。当输入/输出连接时,电平由设备决定,并覆盖上拉电阻。

下拉电阻

在数字电路中,下拉电阻是一种普通电阻,连接到地(0V),将设备的输入或输出电平设置为'0'。

当输入/输出断开时,下拉电阻将电平设置为'0'。当输入/输出连接时,电平由设备决定,并覆盖下拉电阻。
